Système de découpe abrasive hydraulique HAC

Le système de découpe hydraulique abrasive HAC de DYNASET convertit la puissance hydraulique des machines mobiles, des véhicules ou des navires en eau à haute pression enrichie de sable abrasif, ce qui permet une découpe à froid sûre et sans étincelles.

Le Système de découpe abrasive hydraulique HAC offre de puissantes capacités de coupe à froid. Doté d’une structure de valve brevetée, il permet une coupe continue sans interruption de la recharge, ce qui le rend idéal pour la coupe du métal, du bois, du béton et même pour les applications de lutte contre les incendies. Ce système polyvalent garantit des performances sûres et efficaces dans des environnements exigeants.

Eau Haute Pression

Eau Haute Pression

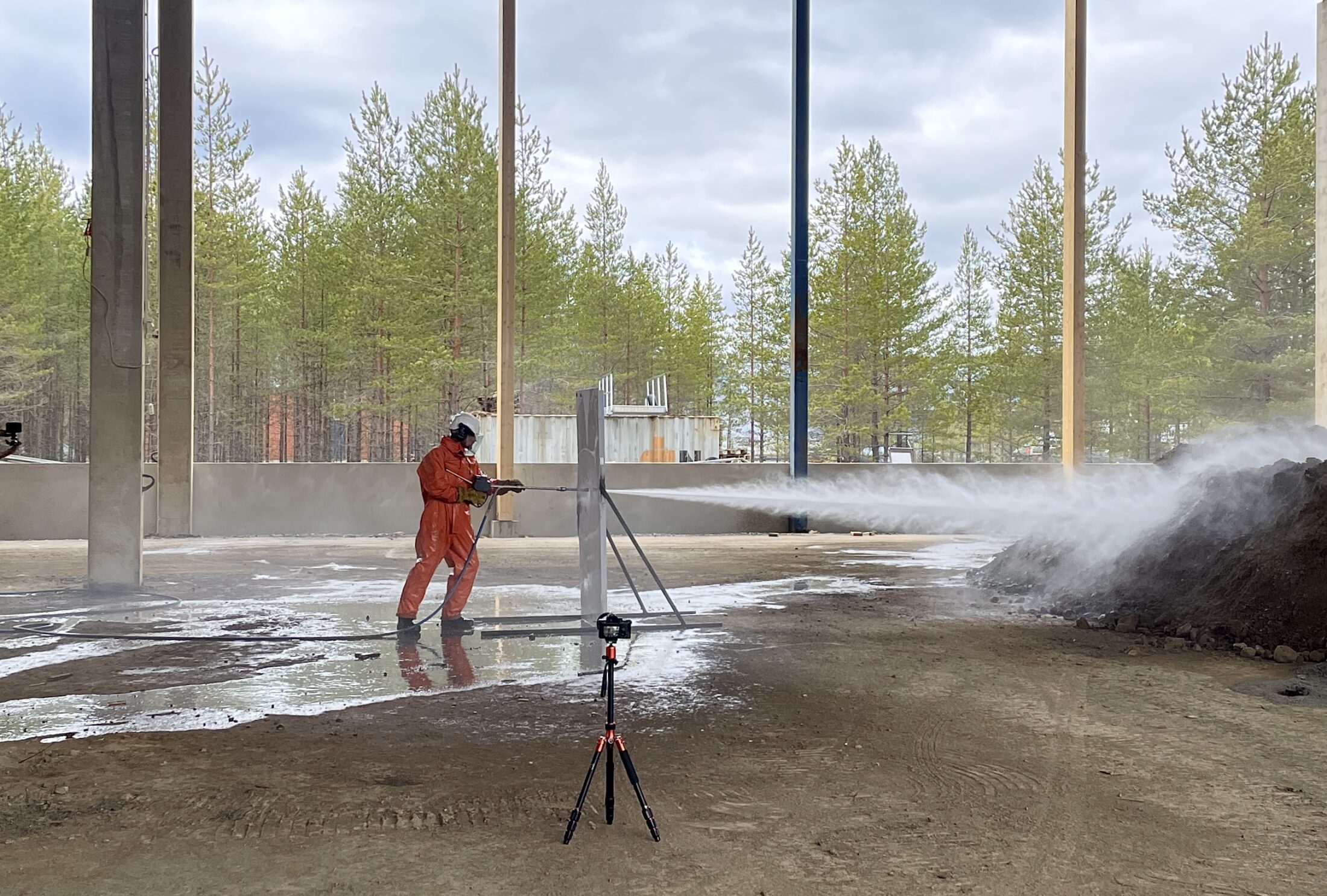

dynaset hac hydraulic abrasive cutting system ylojarvi 2023 web 1
Aperçu Media Comment ça marche ? Machines et industries Données techniques Téléchargements

Applications

Couper divers matériaux sans faire d’étincelles (métaux, composites, béton, bois, etc.)

Éteindre le feu en toute sécurité à travers les murs, les portes et les toits

Epandage de mousse anti-incendie à l’aide du pistolet du système

Lavage à l’électricité avec une buse supplémentaire

Principaux avantages et caractéristiques :

  • Coupe sans étincelle pour une sécurité accrue dans les zones sujettes aux incendies
  • Enrouleur de tuyau et pistolet à abrasif intégrés pour faciliter la manipulation et le déploiement
  • L’injection de sable abrasif directement dans le flux d’eau augmente l’énergie cinétique, optimisant ainsi l’efficacité de la coupe
  • Capable de découper divers matériaux à une vitesse impressionnante :
    • Bois jusqu’à 60 mm d’épaisseur en 2 à 3 secondes
    • Acier jusqu’à 16 mm d’épaisseur en 18-20 secondes
    • Béton jusqu’à 110 mm d’épaisseur en 80 secondes
  • Fonctionne à une pression de 320 bars (4600 psi), adaptée à divers besoins de coupe
  • La fonctionnalité polyvalente permet de couper et de laver avec le même système, équipé d’un raccord rapide pour des changements de buse rapides, y compris une buse de lavage (vendue séparément) pour une adaptation facile
  • Buse à mousse spécialisée disponible pour les applications de lutte contre l’incendie, permettant l’application de mousse (vendue séparément)
  • Pression de fonctionnement plus faible grâce à la structure brevetée de la soupape, ce qui réduit l’usure et les besoins en énergie
  • Les deux réservoirs de sable abrasif permettent un fonctionnement continu – utilisez un réservoir tout en remplissant l’autre
  • Commande sans fil du pistolet de coupe pour une utilisation flexible
  • Le système utilise la puissance du moteur de la machine ou du véhicule par le biais de l’hydraulique, ce qui élimine le besoin d’un moteur séparé – pas de moteur séparé à entretenir

Product images

Vidéos

Comment fonctionne le système de coupe abrasive hydraulique ?

Le système de découpe abrasive hydraulique utilise le système hydraulique d’une machine, d’un véhicule ou d’un navire comme source d’énergie. Une combinaison d’eau à haute pression et de sable abrasif coupe le métal et d’autres matériaux et peut même éteindre des incendies à travers les murs, les portes et les toits.

  1. Le débit d’huile hydraulique est dirigé vers la pompe à eau haute pression du système par la conduite de refoulement.
  2. La pompe hydraulique à eau haute pression convertit le débit et la pression de l’huile hydraulique en eau haute pression.
  3. L’huile hydraulique est renvoyée dans le réservoir d’huile hydraulique du véhicule par la conduite de retour.
  4. Le sable abrasif est injecté directement dans la conduite sous pression, ce qui augmente l’énergie cinétique de l’eau.
  5. La combinaison d’eau sous haute pression et de sable abrasif est utilisée pour découper le métal, le béton, le bois et d’autres matériaux, ou pour éteindre des incendies à travers les murs, les portes et les toits.

Données techniques

HAC-320-2X20
DISCHARGE CHARACTERISTICS
Cutting time steel, 16 (0.6) mm (in)
s
18-20
Cutting time wood, 60 (2.4) mm (in)
s
2-3
Cutting time concrete, 110 (4.3) mm (in)
s
80
Fluid flow max.
l/min (gpm)
50 (13.21)
Pression Max
bar (psi)
320 (4,641)
Abrasive sand size Recomended / Max
mm (in)
0.6-0.8 (0.02-0.03) / 1 (0.04)
Abrasive tank size
liter (gal.)
2x 20 (5.28)
Power
kW
38
Pistol voltage (2 Ah)
V
12V
System voltage
V
24V
Besoins en puissance hydraulique
Débit Max
l/min (gpm)
115 (30.38)
Débit Min
l/min (gpm)
70 (18.49)
Operating pressure
Δp. bar (psi)
210 (55.48)
Pression Max
bar (psi)
240 (63.41)
HYDRAULIC FLUID REQUIREMENTS
Viscosity
cSt
10 200 / optimum 25 35
Temperature max.
°C(°F)
70 (158)
Filter ratio
μm
< 25
Cooling capacity requirement
kW
5
PUMPING FLUID REQUIREMENTS
Suction head max
m (ft)
3 (9.84)
Feed pressure max.
bar (psi)
16 (232)
Water filter
mesh
80
