Vannes d’Installation

Les Vannes d’Installation DYNASET garantissent une installation facile d’un équipement hydraulique sur toute machine mobile, véhicule et navire.

Les Vannes d’Installation DYNASET assurent une intégration parfaite des équipements hydrauliques dans toute machine mobile, tout véhicule ou tout navire. Conçues pour être compatibles avec tous les systèmes hydrauliques, ces vannes optimisent la pression de l’huile hydraulique et les niveaux de débit pour un fonctionnement efficace et sûr.

Les valves de haute qualité sont au cœur du savoir-faire de DYNASET, garantissant un système hydraulique stable dans toutes les conditions. Compactes, fiables et faciles à installer, elles constituent la solution parfaite pour obtenir des performances hydrauliques stables et efficaces, même dans les environnements les plus exigeants.

Savoir-Faire

Savoir-Faire

Installation valves PV SAE ensisijainen
Aperçu Media Comment ça marche ? Machines et industries Données techniques Téléchargements

Applications

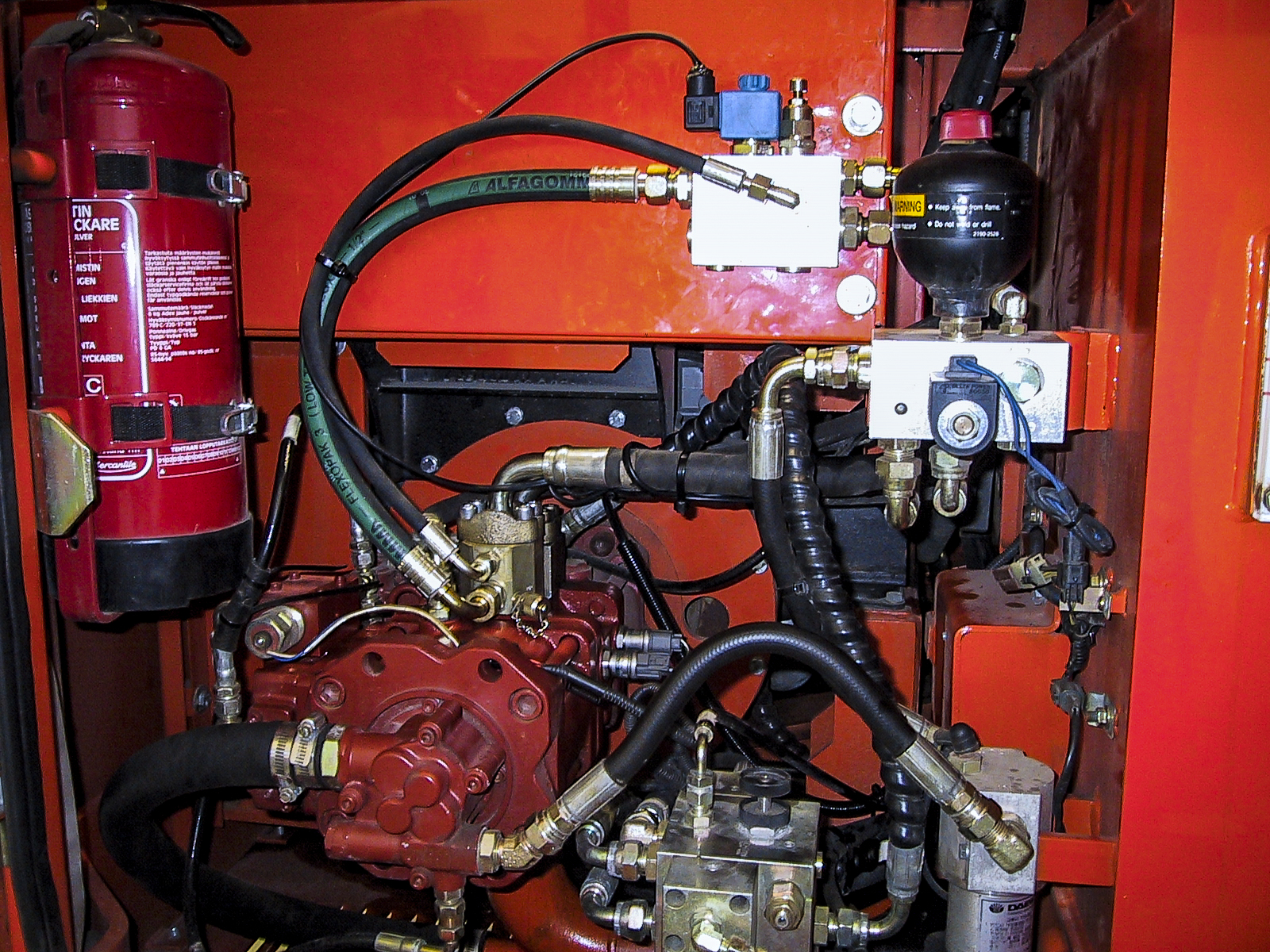

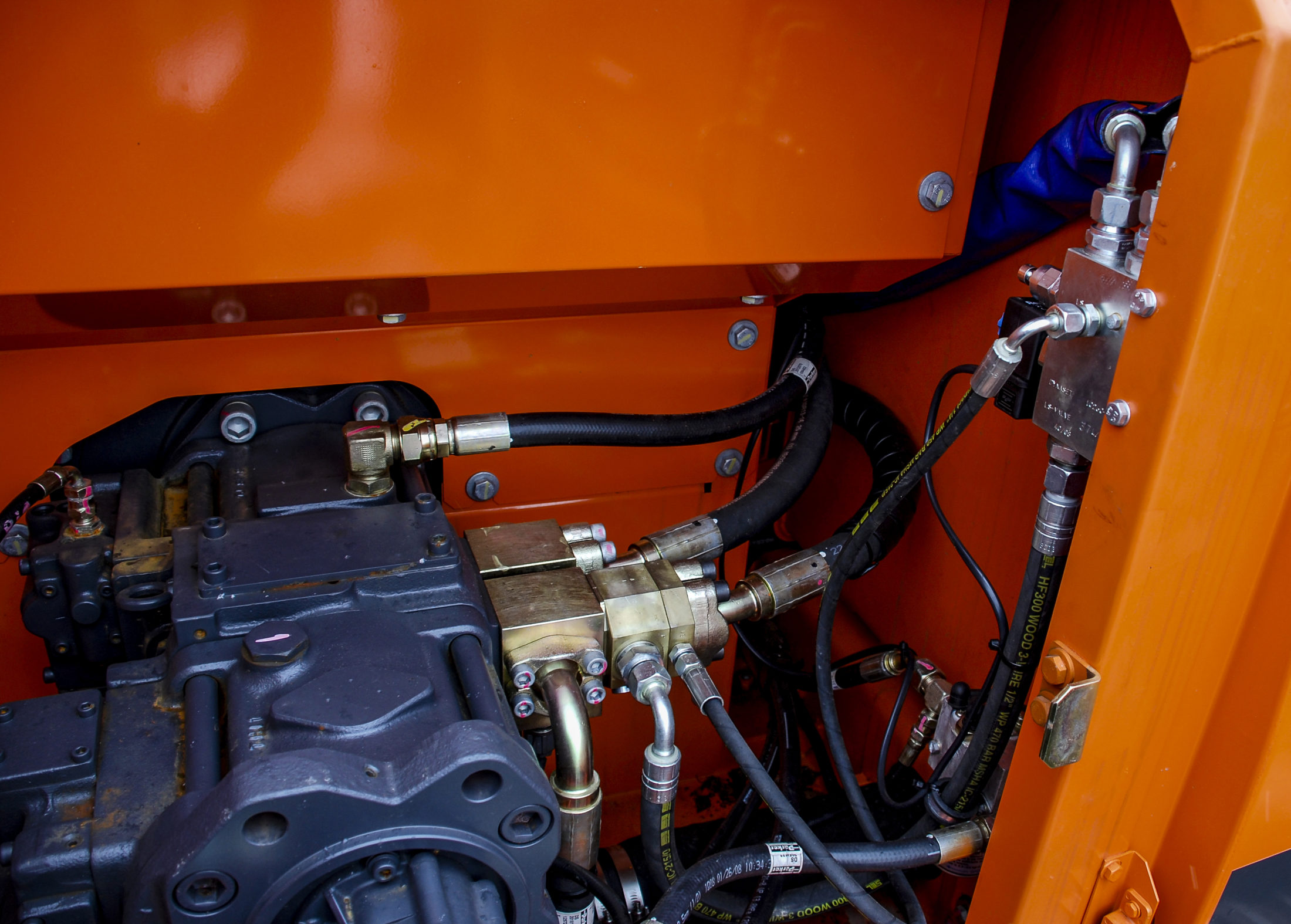

Valve de priorité (PV-SAE)
La valve de priorité est utilisée pour établir une nouvelle ligne hydraulique pour un équipement hydraulique, tel que le HG Génératrice Hydraulique. Ce distributeur donne la priorité au flux d’huile hydraulique vers l’équipement et comporte un limiteur de pression intégré pour le protéger des pics de pression. Elle permet l’utilisation simultanée des fonctions de base de la machine porteuse et de l’équipement hydraulique.

Valve à détection de charge (LSV
) La valve à détection de charge détecte les besoins en débit d’huile hydraulique de l’équipement et ajuste le débit en conséquence. Elle comprend également un limiteur de pression intégré pour protéger l’équipement contre les pics de pression.

Électrovanne (SV & SV-SAE)
L’électrovanne permet de contrôler électriquement le débit d’huile hydraulique, ce qui la rend idéale pour gérer avec précision les équipements hydrauliques.

Vannes d’installation (VR & VRD)
La vanne d’installation régule le débit d’huile hydraulique au niveau requis pour l’équipement hydraulique installé, assurant ainsi un fonctionnement efficace.

Kit de commande
pilote Le kit de commande pilote est conçu pour les machines modernes nécessitant un signal électrique pour activer le système hydraulique de la machine de base. Il détecte le débit requis et envoie un signal électrique à la pompe pour l’activer.

HMV
Blocuteur Modulaire Hydraulique
Le HMV Blocuteur Modulaire Hydraulique est une solution personnalisable constituée de tranches de modules empilées dans une configuration de type sandwich. Il comprend une grande variété d’options de vannes, y compris celles mentionnées dans ce document, et est toujours adapté pour répondre aux besoins spécifiques du client. Pour en savoir plus sur le HMV, cliquez ici.

Série de vannes d’extension
La série de vannes d’extension offre d’excellents accessoires pour les équipements hydrauliques DYNASET, simplifiant l’installation et améliorant la fonctionnalité. Ces valves s’intègrent parfaitement aux blocs hydrauliques (D3007) des équipements
DYNASET Hydraulic, assurant ainsi une parfaite compatibilité. Il suffit d’attacher les tuyaux hydrauliques à la valve d’adjonction, et vous êtes prêt à partir.

La série comprend

  • Valve 2/2 : Valve qui agit comme un interrupteur pour l’équipement hydraulique, comprenant un solénoïde à commande électrique, un connecteur de ligne à détection de charge et un limiteur de débit.
  • Valve 3/2 : Valve conçue pour les systèmes de pompes hydrauliques fixes, permettant au flux d’huile hydraulique de contourner l’équipement.
  • Soupape de surpression : Valve compatible avec les produits DYNASET, dotée d’une cartouche de contrôle du régime, permettant une meilleure gestion de la pression.

Principaux avantages et caractéristiques

  • Compatible avec tous les systèmes hydrauliques et tous les types de pompes
  • Assure un réglage optimal des niveaux de pression et de débit de l’huile hydraulique pour toute application
  • Conception compacte pour une installation facile dans une variété de configurations
  • Permet une utilisation sûre et fiable des équipements hydrauliques
  • Assure une distribution efficace et optimale de la puissance dans les systèmes hydrauliques
  • Assure un débit d’huile hydraulique stable dans toutes les conditions
  • Les niveaux de débit sont ajustés pour répondre aux besoins spécifiques du client
  • Comprend des connecteurs, des tuyaux et des blocs de haute qualité pour une durabilité et une fiabilité accrues.
  • Modèles 400 bars disponibles pour les applications à haute pression

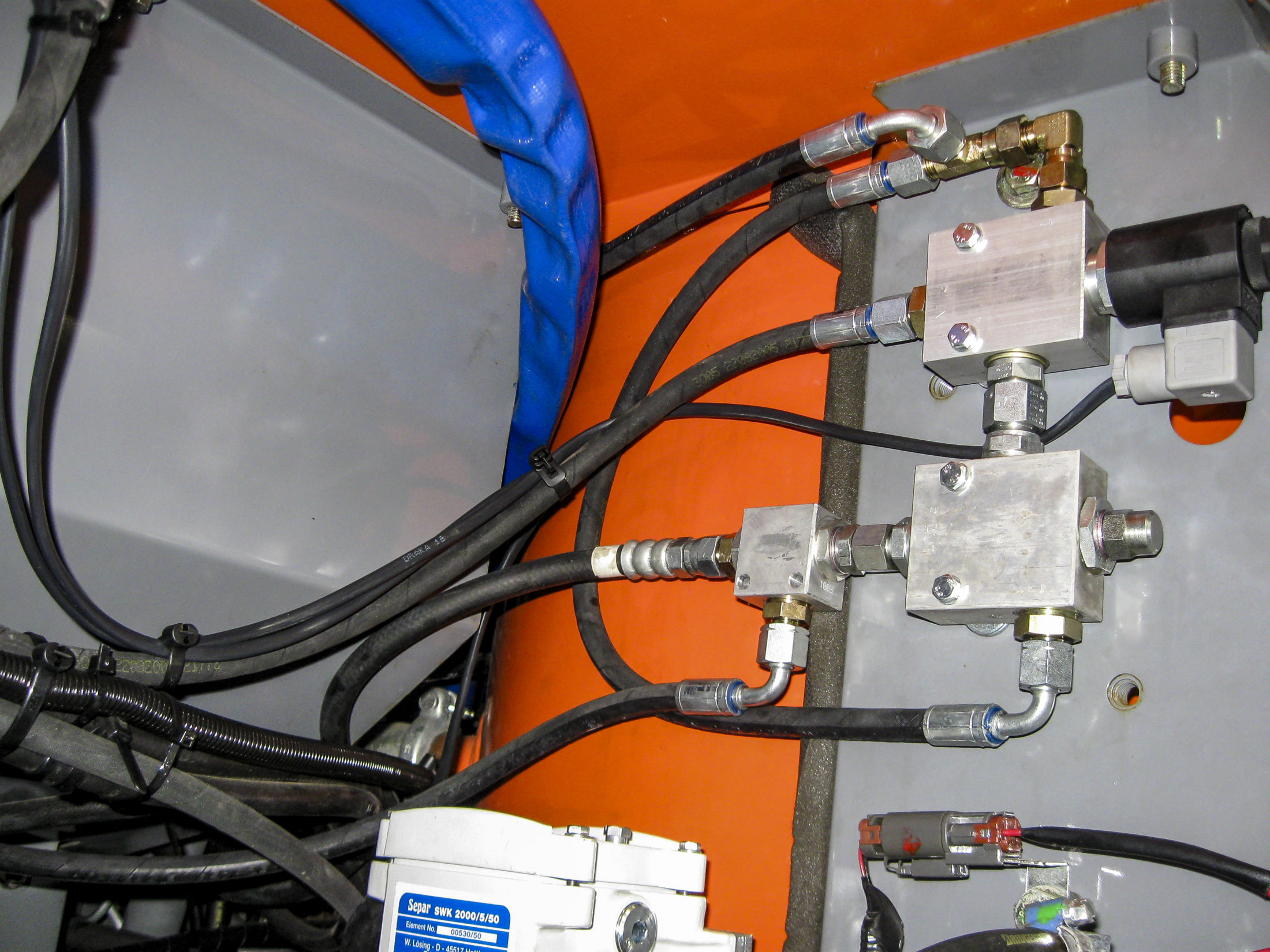

Product images

Comment choisir les Vannes d’Installation ?

Grâce aux experts de DYNASET, le choix des vannes d’Installation appropriées est facile et efficace.

  • Nos experts recueillent des informations sur vos besoins et sur le système hydraulique de votre machine.
  • En fonction de vos besoins, ils vous recommandent les vannes d’Installation les plus adaptées.
  • Les vannes de haute qualité sont assemblées par nos experts en vannes dans notre usine d’Ylöjärvi, en Finlande.
  • Les débits d’huile hydraulique sont ajustés en fonction de vos spécifications.
  • Les vannes sont ensuite expédiées directement chez vous.

Véhicules / Engins

Balayeuses de voirie et engins de nettoyage

Bateaux et navires

Camions de lutte anti incendie et véhicules de secours

Camions, camions toupie et grues mobiles

Chargeuses

Concasseurs et cribleurs

Engins de sylviculture et abatteuses

Engins de voirie

Engins miniers

Excavatrices

Fourgonnettes, Pick-ups et véhicules de maintenance

Machines de manutention et matériels de démolition

Matériel de forage et de fondations

Mini chargeuses

Plate-formes de travail aériennes

Quads et quads utilitaires

Solutions industrielles

Tracteurs et machines agricoles

Véhicules ferroviaires

Véhicules spéciaux

Véhicules téléguidés

Secteurs d'activité

Construction Terrassement
Démolition et Recyclage
Environnement et Infrastructure
Forage, Mine et Carrière
Installation et Maintenance
Location
Lutte anti incendie, Sauvetage et Défense
Maintenance en Batiments
Offshore et activité sous marine.
Sylviculture, Agriculture et Elevage
Tous Modes de Transports
Véhicules Spéciaux et Industrie

Données techniques

VANNES D'INSTALLATION
PV-SAE 3/4”
Système de vanne de priorité, montage en sandwich en sortie de pompe, avec solenoide, Pour toutes installations mobilesfor all mobile installations. Simplifie le montage.
Pressure max. 350 bar (5076 psi) Flow max.70 - 145 l/min (18.48 - 32.28 U.S. gpm). Through flow 0 - 150 l/min (39.6 U.S. gpm)
PV-SAE 1”
PV-SAE 1 1/4”
SV SAE 1
SAE Vanne Solenoid valve
Flow max. 100 l/min (26.4 U.S. gpm)
SV SAE 1 1/4”
LSV 40
Vanne LS, à commande solénoide, et limiteur de pression.
Flow max. 40 - 150 l/min (10.56 - 39.6 U.S. gpm)
LSV 60
LSV 95
LSV 150
VR 50PK 1/2”
Limiteur de débit à compensation de pression
Flow max. 50 l/min - 200 l/min (13 - 53 U.S. gpm)
VR 95PK 3/4”
VR 200PK 1”
SV 70NC 1/2”
Vanne à Solenoide 2/2
Flow max. 70 - 150 l/min (18.48 - 39.6 U.S. gpm) or LS-connection, Pressure max. 350 bar (5076 psi)
SV 150NC 1”
VKV 90 3/4”
Vanne bypass, solenoide et régulation de pression
Pressure max. 315 bar (4568 psi)
Systèmes de vannes modulaire HMV
Les HMV DYNASET est une gamme complète de modules de vanne pour assemblage en collecteur par empilement permettant une installation compacte pour tout projet. Vannes LS, Limiteurs de débit, Commandes de controle etc.
