HMAG Pro Aimant hydraulique

Le Champ Magnétique hydraulique HMAG PRO de DYNASET convertit la puissance hydraulique d’une machine mobile en puissance magnétique. Il dispose d’un générateur d’aimants hydrauliques intégré qui en fait une unité complète.

Le Champ Magnétique hydraulique HMAG Pro Aimant hydraulique est un aimant de levage haut de gamme doté d’un générateur d’aimant intégré qui convertit la puissance hydraulique d’une machine mobile, d’un véhicule ou d’un navire en une performance d’aimantation exceptionnelle. Avec le temps de démagnétisation le plus rapide au monde (0,8 seconde), cette unité tout-en-un augmente la productivité et simplifie la manipulation des matériaux ferreux.

Sa conception plug-and-play permet une connexion rapide et facile à la ligne hydraulique auxiliaire d’une machine, ce qui la rend polyvalente et efficace pour des applications telles que le recyclage, la séparation des métaux, la démolition et le nettoyage des bords de route.

Compact, durable et adaptable, le HMAG PRO est la solution parfaite pour les opérations sur les aimants. Les fonctions intelligentes DSMART en option offrent une surveillance et un contrôle avancés, vous permettant de régler avec précision les performances du générateur en fonction de votre style de travail et de vos tâches spécifiques.

Champ Magnétique

Champ Magnétique

HMAG 900 Hydraulic Magnet Masked Print

Applications

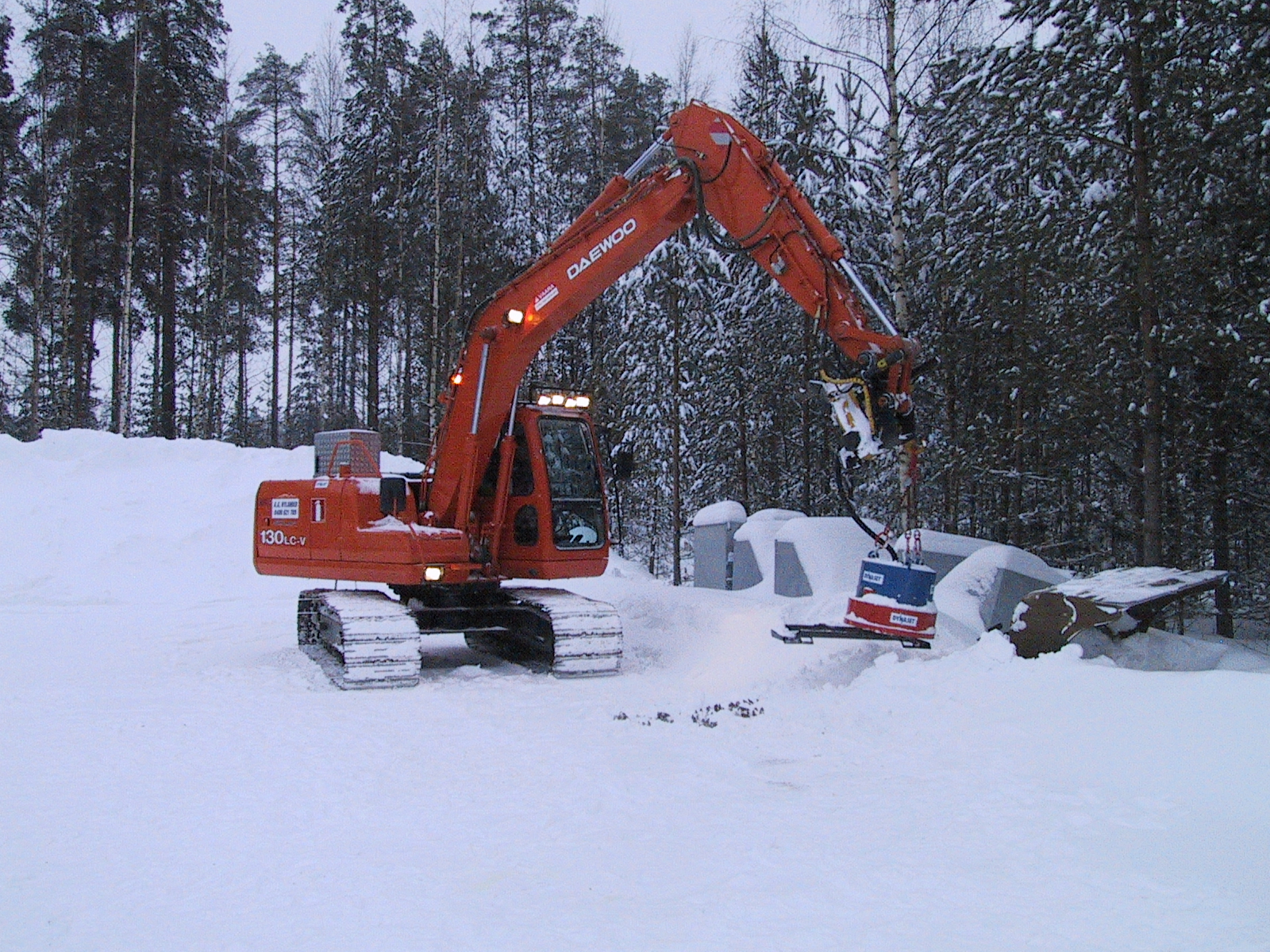

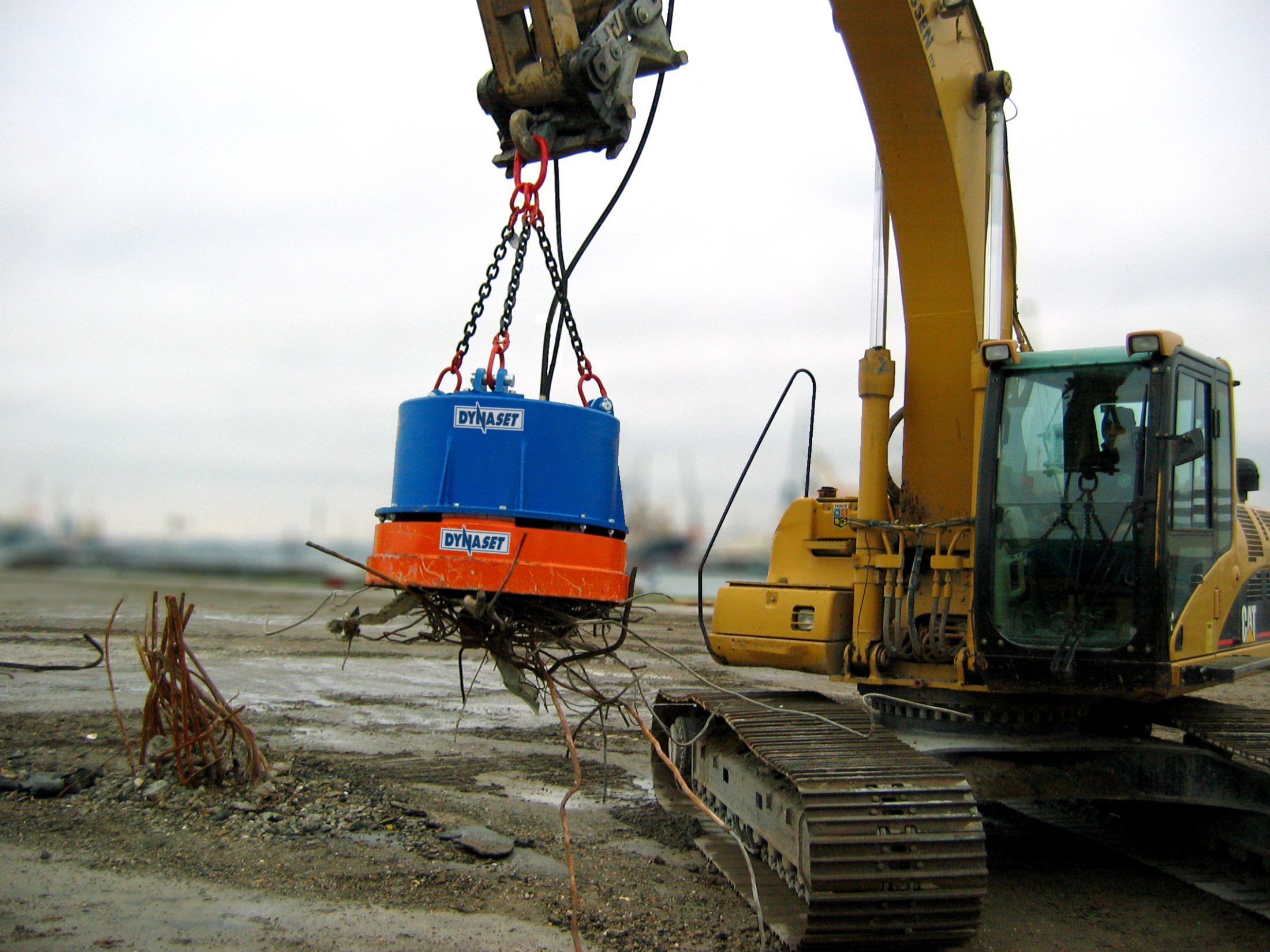

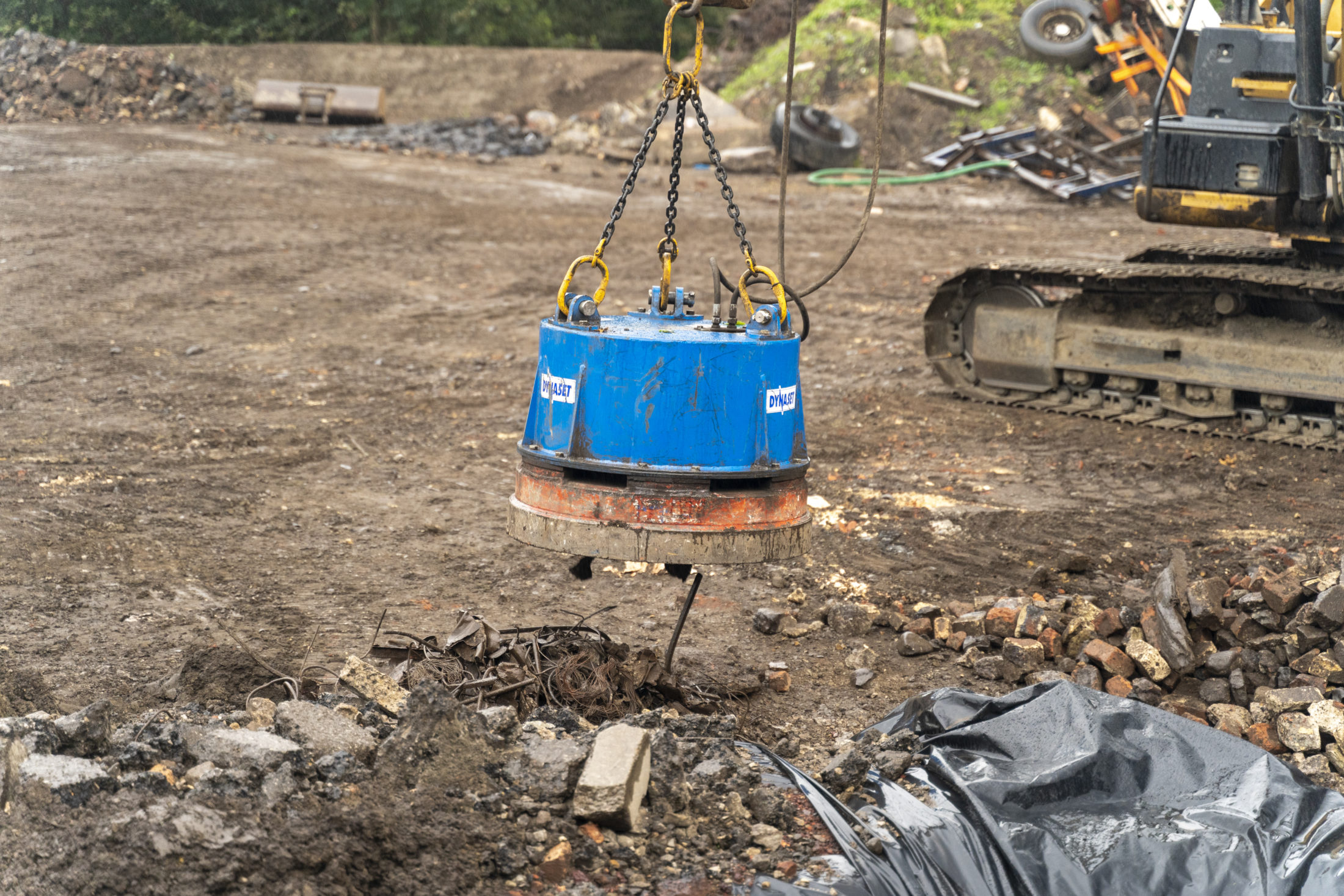

Collecte de métaux sur les chantiers de démolition et de construction

Recyclage

Manutention de matériaux ferreux

Séparation des métaux

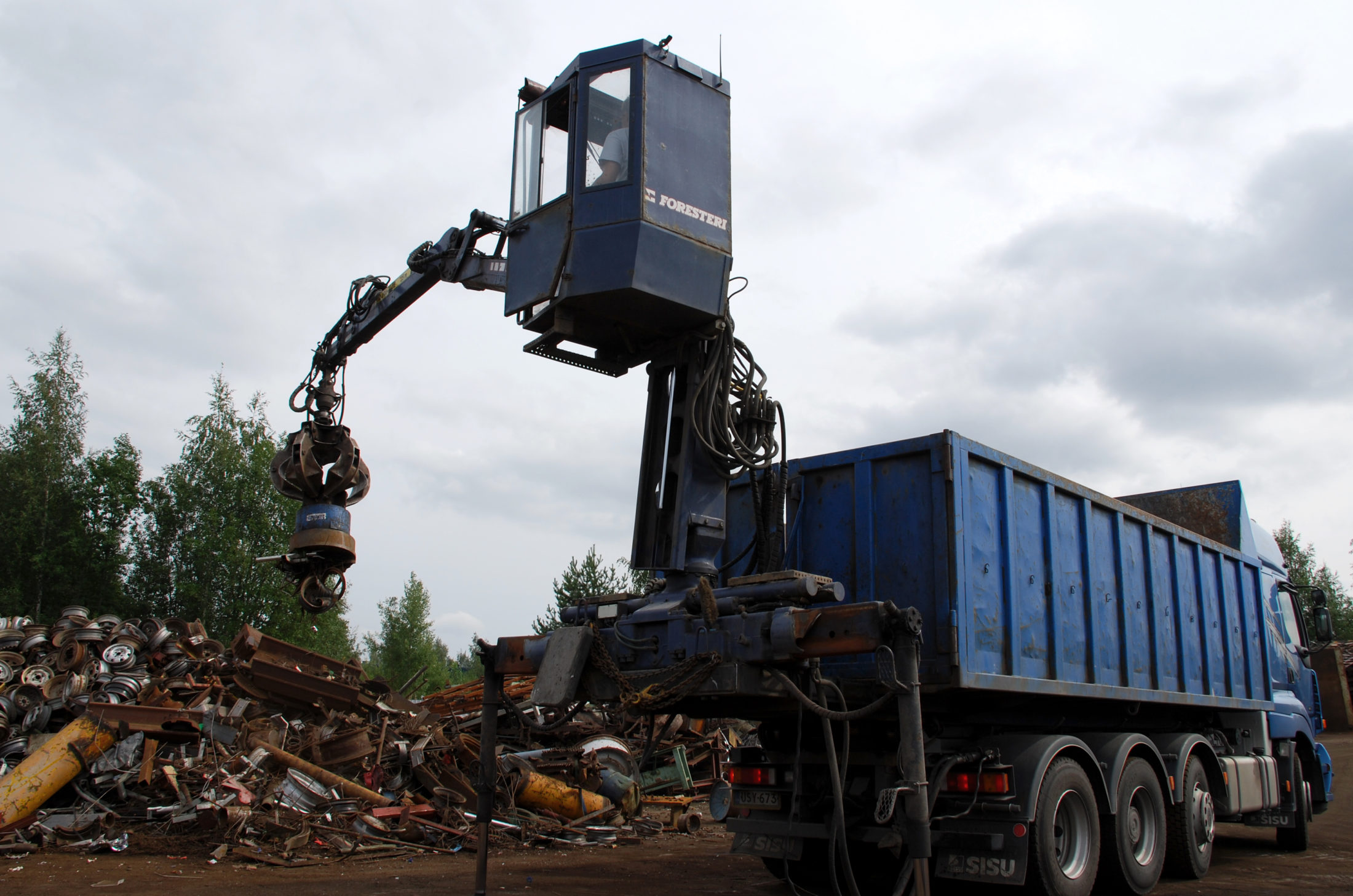

L’utiliser pour le chargement sur les camions à l’aide de grues de manutention.

Permet d’utiliser un seul aimant sur le chantier avec tous les camions et machines.

Chargement et déchargement de camions, de trains et de navires

Nettoyage des voies ferrées et des routes

Principaux avantages et caractéristiques

  • Augmente la productivité grâce au temps de démagnétisation le plus rapide au monde (0,8 seconde)
  • La conception plug-and-play, qui ne nécessite que deux tuyaux hydrauliques pour la connexion à la ligne auxiliaire de la machine, permet de l’utiliser sur presque toutes les Excavatrices dotées d’une ligne auxiliaire
  • Offre des fonctionnalités DSMART en option pour surveiller et régler le générateur d’aimants via une application mobile ou des écrans intégrés.
  • Passage rapide d’une machine à l’autre, pour une flexibilité maximale
  • Entièrement contrôlé par l’hydraulique, ce qui élimine le besoin de câbles électriques
  • Robuste et fiable, avec un couvercle en acier durable pour protéger le générateur d’aimants intégré
  • Force d’arrachement allant de 5,5 t (12 100 lb) à 18 t (39 700 lb), selon le modèle
  • La structure de haute qualité garantit des performances durables dans des environnements exigeants.
  • Le joint de l’arbre d’essieu résiste à la pression de la conduite du réservoir jusqu’à 50 bar (725 psi)
  • La livraison standard comprend deux tuyaux hydrauliques et des chaînes de levage pour une utilisation immédiate
  • Attaches rapides optionnelles avec plaque d’adaptation disponibles sur demande
  • Disponible avec des griffes pour les tâches de manutention spécialisées
  • Modèles ED100% disponibles pour les périodes de magnétisation continue

DSMART

La nouvelle série HMG PRO Génératrice Hydraulique à Aimant propose des fonctionnalités intelligentes en tant que mise à niveau optionnelle, appelée DSMART. Cette fonctionnalité avancée comprend une application mobile qui offre aux opérateurs une expérience conviviale pour la surveillance et le réglage du générateur d’aimants HMG PRO.

Caractéristiques de DSMART

DSMART permet aux opérateurs de surveiller et d’ajuster le générateur d’aimants en connectant l’appli au générateur via Bluetooth. Les principaux paramètres et réglages qui peuvent être surveillés ou ajustés sont les suivants :

  • Vous avez le choix entre quatre modes de fonctionnement : Eco, Tri, Rapide et Normal
  • Moniteur
    • Tension
    • Actuel
    • Puissance
    • Durée d’utilisation
    • Durée de fonctionnement de l’aimant et/ou du générateur
    • Magnétisation
    • Démagnétisation
    • Tri
    • Cycle de travail ED
    • Codes d’erreur

L’appli permet aux opérateurs de visualiser les informations clés sur un écran à l’intérieur de la cabine d’une Excavatrice ou d’une Machine de manutention et d’effectuer les ajustements nécessaires. Les opérateurs peuvent choisir l’appareil qu’ils préfèrent, qu’il s’agisse d’un téléphone portable ou d’une tablette.

Les fonctionnalités de DSMART peuvent être ajoutées dans les nouveaux générateurs hydrauliques à aimant HMG PRO. L’application peut être téléchargée sur le Google Play Store pour les appareils Android et sur l’Apple App Store pour les appareils iOS.

Product images

Vidéos

Comment fonctionne l’aimant hydraulique Pro ?

L’aimant hydraulique utilise comme source d’énergie le système hydraulique d’une machine via une ligne auxiliaire.

  • L’huile hydraulique est acheminée vers le générateur hydraulique intégré par la conduite de pression du système hydraulique auxiliaire de la machine.
  • Le générateur d’aimant hydraulique intégré convertit le débit et la pression de l’huile hydraulique en courant continu pour l’aimant de levage.
  • L’huile hydraulique est renvoyée vers le système hydraulique auxiliaire de la machine porteuse via la conduite de retour.
  • L’électricité en courant continu est utilisée pour magnétiser et démagnétiser l’aimant de levage. Lors de la démagnétisation, le générateur hydraulique d’aimants DYNASET libère la charge de l’aimant de levage en seulement 0,8 seconde. S’il est équipé du DSMART en option, l’utilisateur peut surveiller et passer d’un mode d’utilisation à l’autre.
  • L’aimant hydraulique est commandé hydrauliquement.

Données techniques

HMAG Aimant hydraulique
Energie délivrée (eau)
HMAG PRO 700-18
HMAG PRO 900-30
HMAG PRO 1200-41
HMAG PRO 1400 - 57
Puissance maximale de bobine magnétique
kW
2,7
5,5
9,5
11
Tension de travail
VDC
220 ±5%
220 ±5%
220 ±5%
220 ±5%
Résistance autorisée de la bobine magnétique (20 °C)
Ohm
16,1 ± 5%
9,8 ± 5%
5,4 ± 5%
4,8 ± 5%
Capacité de levage nominale
Force d'arrachage avec espace Ø/300
kg (lbs)
5500 (12100)
10500 (23100)
15000 (33000)
18000 (39600)
Toles et blocs
kg (lbs)
2700 (5490)
5250 (11550)
7500 (16500)
9000 (19800)
Blocs de fonte
kg (lbs)
105 (231)
230 (506)
410 (902)
580 (1276)
Ferraille
grade 3A, kg (lbs)
80 (176)
200 (440)
370 (814)
530 (1166)
grade 24,kg (lbs)
70 (154)
190 (418)
360 (792)
510 (1122)
grade 40, kg (lbs)
40 (88)
100 (220)
190 (418)
240 (528)
Besoins en puissance hydraulique
Débit Min
l / min (U.S. gpm)
21 (5.5)
32 (8.4)
46 (12.1)
63 (16.6)
Required system pressure min.
bar (psi)
200 (2,900)
160 (2,300)
215 (3,100)
190 (2,750)
Pression Max
bar (psi)
350 (5000)
350 (5000)
350 (5000)
350 (5000)
Dimensions hors tout
Diametre Ø
mm (in)
750 (29.5)
960 (37.8)
1260 (49.6)
1450 (57.1)
Poids (avec chaines)
kg (lbs)
450 (990)
900 (1980)
1550 (3410)
1870 (4114)
DSMART OPTION
Available
Available
Available
Available
  • Griffes
  • Configuration attache rapide
